本文详细记录了单臂路由与网络服务的配置过程，通过实际实验展示了如何构建一个包含多个VLAN、三层交换和DNS服务的完整网络环境。

网络拓扑概述

本实验构建了一个包含以下组件的复杂网络：

• 单臂路由器：实现不同VLAN间的通信
• 二层交换机：连接终端设备
• 三层交换机：实现网络层路由功能
• 服务器：提供DNS等服务
• 客户端PC：测试网络连通性

我的配置结果

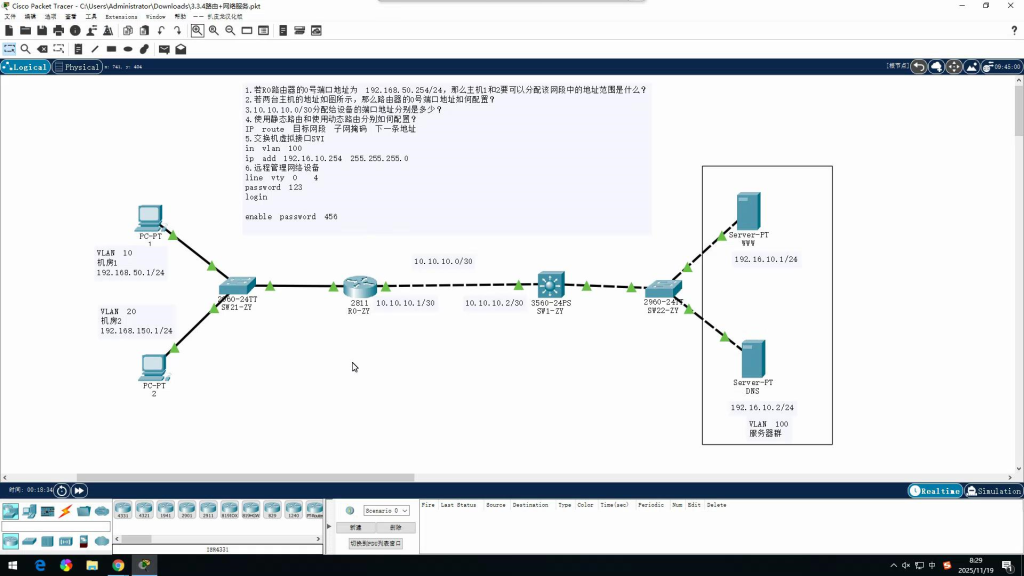

老师参考

详细配置步骤

左侧单臂路由的路由器配置

单臂路由是实现VLAN间通信的关键技术，通过在单个物理接口上创建多个逻辑子接口来实现。

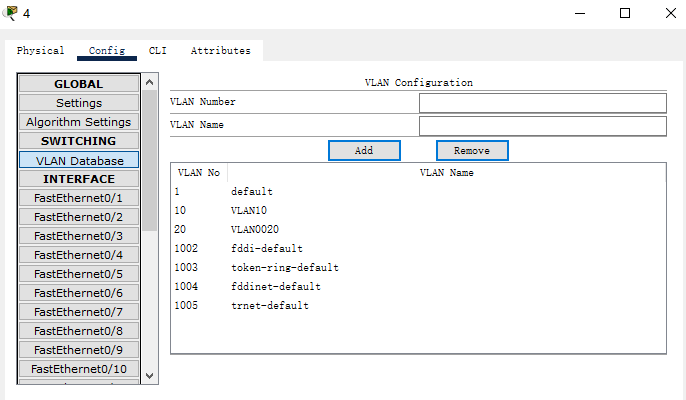

创建VLAN

首先需要创建vlan 10和20

vlan 10
vlan 20

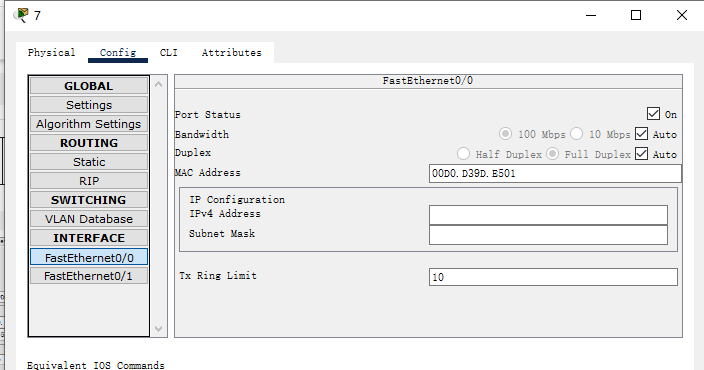

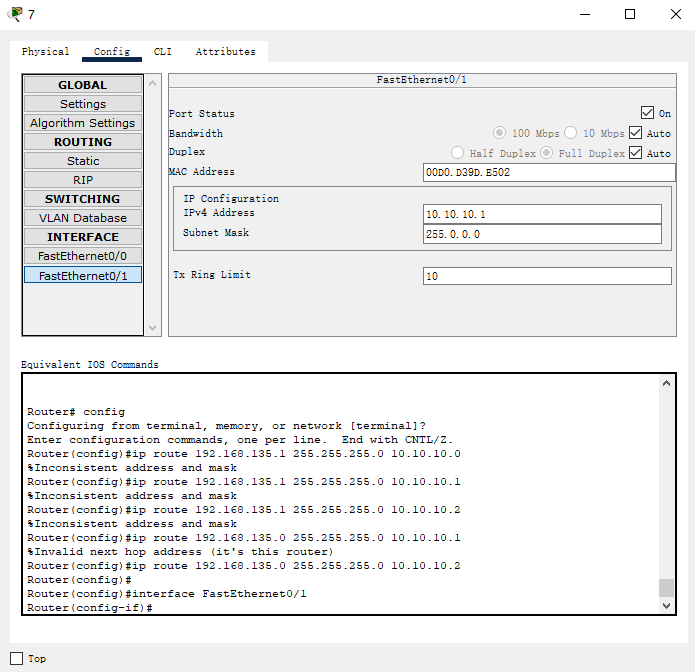

配置物理接口

配置子接口

接下来设置子接口f0/0.1，需要封装协议

// 创建并配置f0/0.1子接口（对应VLAN 10）
interface fastethernet0/0.1
encapsulation dot1q 10 // 封装802.1Q协议，标记VLAN 10
ip address 192.168.35.254 255.255.255.0

设置f0/0.2子接口

// 创建并配置f0/0.2子接口（对应VLAN 20）
interface fastethernet0/0.2
encapsulation dot1q 20  // 封装802.1Q协议，标记VLAN 20
ip address 192.168.135.254 255.255.255.0

配置回指静态路由

// 添加回指路由，确保返回流量正确路由
ip route 0.0.0.0 0.0.0.0 10.10.10.2

配置单臂路由交换机

VLAN配置

vlan 10
vlan 20

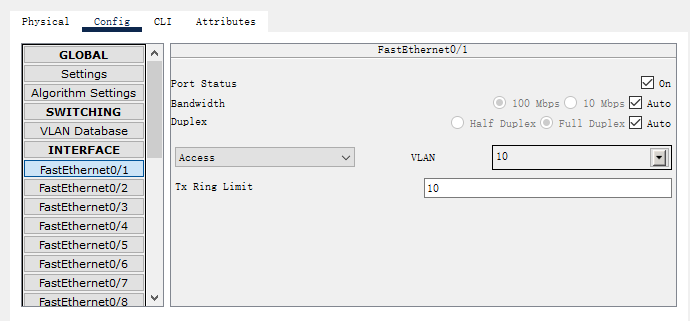

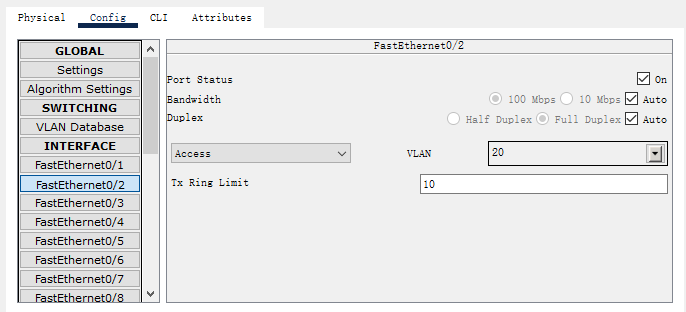

接入端口配置

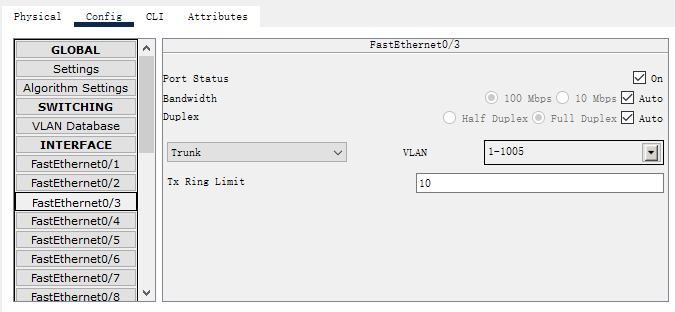

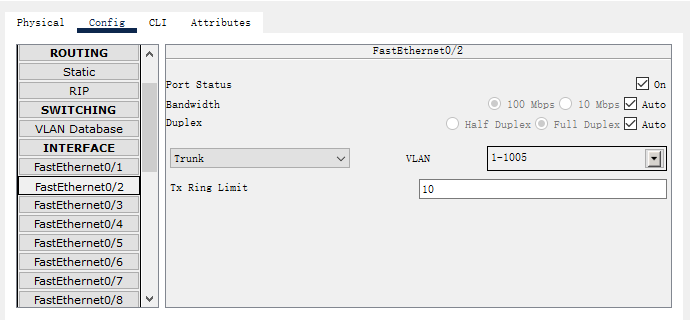

Trunk端口配置

配置两台电脑（终端设备）

PC0配置（连接f0/1端口）

• IP地址：192.168.35.1
• 子网掩码：255.255.255.0
• 默认网关：192.168.35.254

PC1配置（连接f0/2端口）

• IP地址：192.168.135.1
• 子网掩码：255.255.255.0
• 默认网关：192.168.135.254

三层交换机配置

三层交换机兼具交换和路由功能，是大型网络的核心设备。

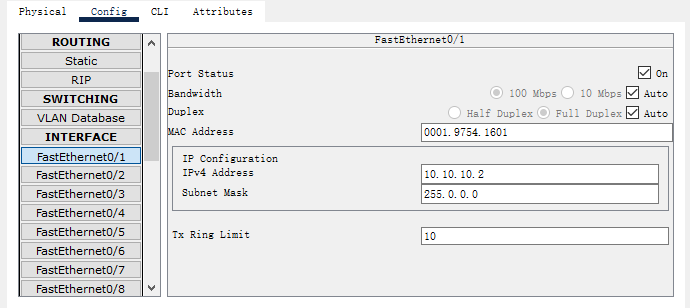

路由接口配置

首先要启动路由功能，这样，该接口就可以进行IP地址的分配

no switchport

配置vlan的ip

interface vlan 30
ip address 192.16.10.254 255.255.255.0

启动ip路由

ip routing

配置静态路由

配置一个静态路由，用于将所有ip地址跳到单臂路由上

ip route 0.0.0.0 0.0.0.0 10.10.10.1

二层交换机

这个非常简单，因为两台服务器都在同一个网段即vlan 30，步骤和单臂路由的交换机相似。

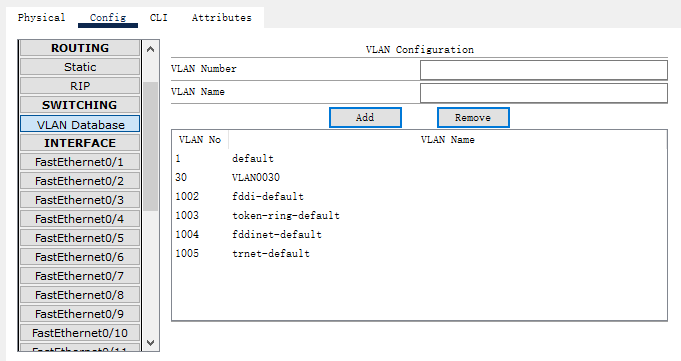

创建vlan 30

设置f0/1和f0/2端口为vlan 30

最后配置连接到三层交换机的端口0/24为trunk

配置DNS服务器

DNS（域名系统）是将域名解析为IP地址的关键服务。

服务器配置步骤：

1. 打开服务器配置界面
2. 进入DNS服务配置选项
3. 添加需要解析的域名和对应IP地址
   • 例如：www.example.com → 192.16.10.1
4. 启用DNS服务

客户端DNS配置：

• 在PC的网络设置中指定DNS服务器地址：192.16.10.1

然后访问即可。

最后连通性测试

在pc0测试

!测试隔壁电脑是否ping通
ping 192.168.135.1
!测试单臂路由是否ping通
ping 10.10.10.1
!测试三层交换机是否ping通
ping 10.10.10.2
!测试服务器1是否ping通
ping 192.16.10.1
!测试服务器2是否ping通
ping 192.16.10.2

技术要点总结

1. 单臂路由：通过单个物理接口处理多个VLAN的流量，节省设备端口
2. VLAN间路由：不同VLAN间的通信必须通过三层设备（路由器或三层交换机）
3. Trunk链路：承载多个VLAN流量的骨干链路，使用802.1Q协议进行标记
4. 三层交换：结合二层交换的高速性和三层路由的智能性
5. DNS服务：实现域名到IP地址的解析，是互联网服务的基础
